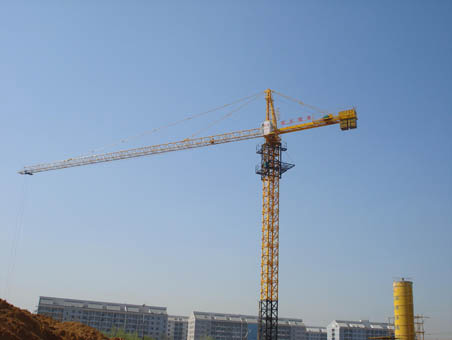

QTZ40塔式起重機

項            目

單  位

倍        率

α=2

α=4

額定起重力矩

KN.m

460

最大起重量

t

2

4

工作幅度

      m

3 – 50

最大幅度起重量

       t

0.8

最大起重量幅度

       m

21

11

 起升高度

獨立式

m

30

附著式

120

60

整

機

外

形

尺

寸

底  架

m

           6.0×6.0

整機高度

獨立式

            38.284

附著式

129.484

起重臂端頭至回轉中心

             51.21

平衡臂尾部至回轉中心

            12.816

整機自重

獨立式

t

             23.05

附著式

t

             44.8

配         重

      t

              9.0

標準節

1.5X1.5X2.2M

主弦鋼

∠140X140X12

其

它

電機總功率

kW

24.52

最大安裝高度工作風級

級

≤6

允許工作溫度

⁰C

-20～40

機構載荷率

起升機構

JC  40%

回轉機構

變幅機構

JC  25%

起 升   機 構

最大起升高度

30/120

鋼絲繩

規  格

m

6×37-13-1850-I-甲鍍右交

單繩最大牽引力

N

15000

最大線速度（第二層）

113/74.4/17.8

卷  筒

轉  速

r/min

115.5/75.9/18.2

容繩量

m

220

電動機

規  格

YZTD200-4/6/24

功  率

kW

15/15/4

轉  速

r/min

1460/960/230

制動器

規  格

YWZ-250/45

制動力

N

450

減速箱總傳動比

12.64

回  轉  機  構

電動機

型  號

YD132S-4/6

功  率

kW

4/3

轉  速

r/min

1430/960

減速機

型  號

XX-80.180

速  比

180

液力偶合器

YOX250A

輸出端齒輪參數

模  數

m

10

齒  數

z

13

變位系數

x

+0.5

回轉支承

單排球式回轉支承

型  號

1120.32

變位系數

x

-0.5

模  數

m

10

齒  數

z

129

頂升機構

電動機

功  率

kW

4

液壓泵站

型  號

CB306

工作壓力

Mpa

20

頂升油缸

型  號

最大頂升力

24.6

頂升速度

0.4

變幅機構

電動機

型  號

YDEZ100L₂-4/6

功  率

kW

2.2/1.5

鋼繩速度

低  速

m/min

22

高  速

33

減速器

型  號

WCJ120

傳動比

39

鋼絲繩

6×19-6.2-1550-甲鍍右交
